Etanchéité, Façade, Isolation
Maître de l’ouvrage: Enveloppe des Edifices Suisses (association professionnelle des couvreurs)
Architecte: Atelier d’architectes O.Charière S.A.
1630 Bulle
Adresse du chantier: Centre de formation Polybat – Les Paccots
Date d’exécution: Hiver 2012
Description des travaux: Façade ventilée
Matériaux utilisés:
• Isolation thermique en polystyrène expansé SWISSPORT Lambda Vento W(mK) 0.031 épaisseur 160 mm.
• Sous-construction en bois.
• Façade en Eternit ondulée gris naturel.
• Façade en lames sapin lasurées au Pentol.
• Etanchéité Bitumineuse.
-
-
Centre de formation Polybat
-
-
Façade ventilée
-
-
Sous-construction en bois avec le bardage en lames
-
-
La façade est ventilée avant le bardage
-
-
L’étanchéité bitumeuse avec raccord en étanchéité liquide
Isolation, Rénovation, Toiture
Maître de l’ouvrage: PPE Belvedere
Direction des travaux: Muller Toitures
Adresse du chantier: Avenue des Alpes 124 – 1814 La Tour-de-Peliz
Date d’exécution: Hiver 2013 – printemps 2014
Description des travaux: Rénovation complète de la toiture
Spécificité: Octroi du subventionnement du programme bâtiments
Matériaux utilisés:
• Ferblanterie en cuivre.
• Partie supérieure couverture en tuiles AGZ Gettnau type « Jura » coulissante rouge nature.
• Partie inférieure couverture en tuiles AGZ Gettnau type « Plate » coulissante rouge nature.
• Isolation thermique en laine de roche.
-
-
Toiture PPE Belvedere – La Tour-de-Peilz
-
-

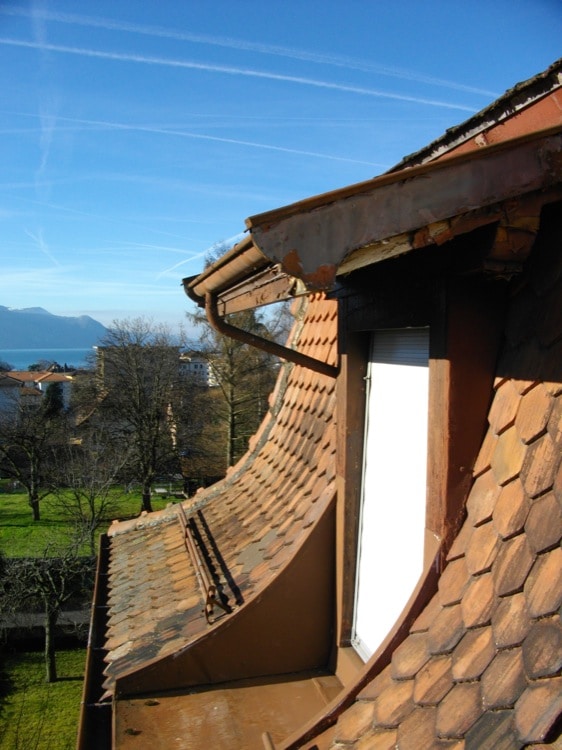

Etat avant rénovation
-
-

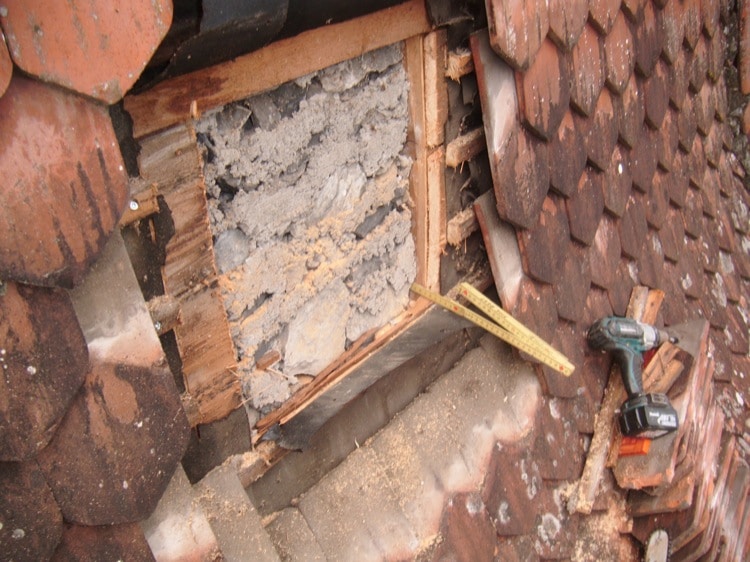

Lors de la prise de mesures nous faisons un sondage dans la toiture pour déterminer toutes les couches dans le but de faire un calcul thermique
-
-
Calcul thermique avant la rénovation
-
-

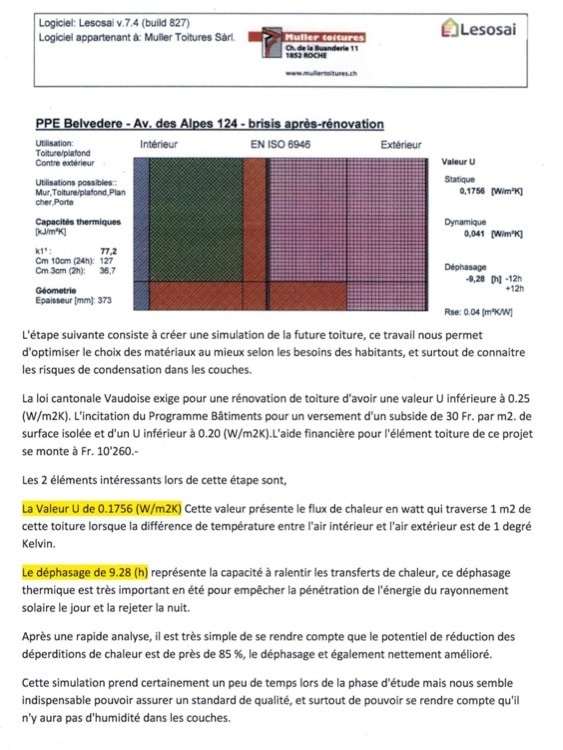

Calcul thermique après la rénovation
-
-
Lors de la fase de démontage il apparait fréquemment des surprises; ici un nid de guêpes
-
-

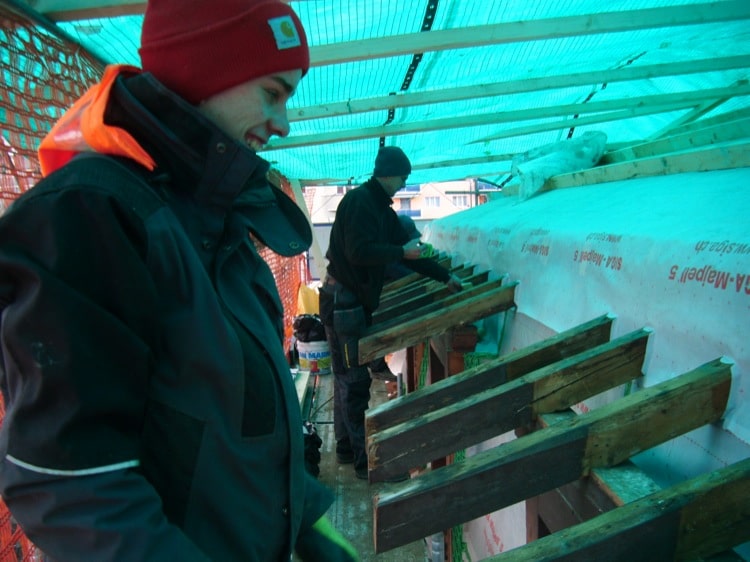

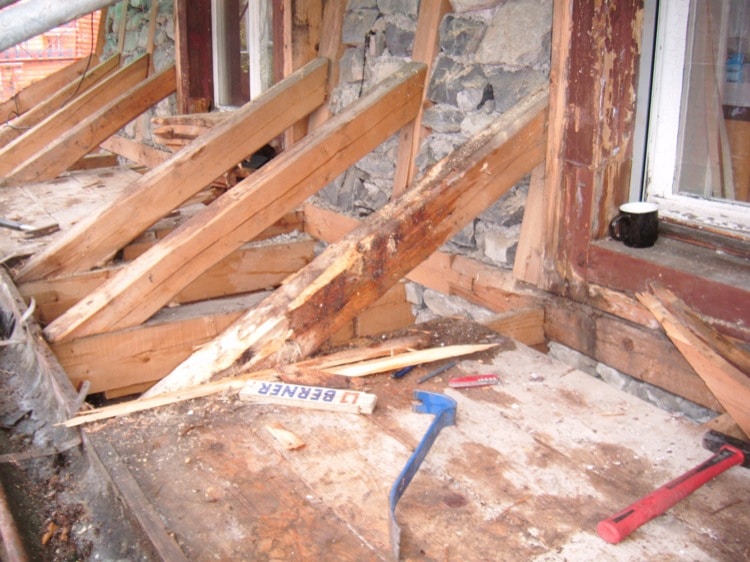

Toutes les couches sont démontées jusqu’au mur de façade et la poutraison
-
-
La pose du pare-vapeur
-
-

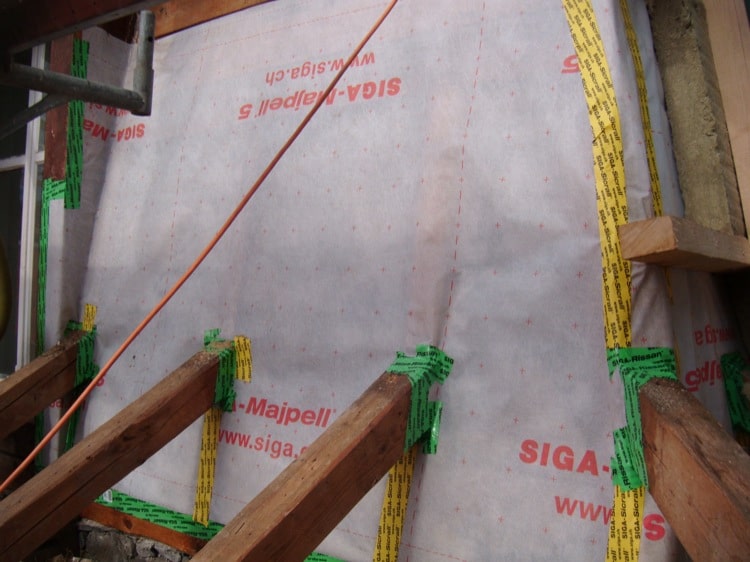

Pour ne pas avoir d’humidité dans les couches, toutes les pénétrations doivent être soigneusement raccordées
-
-

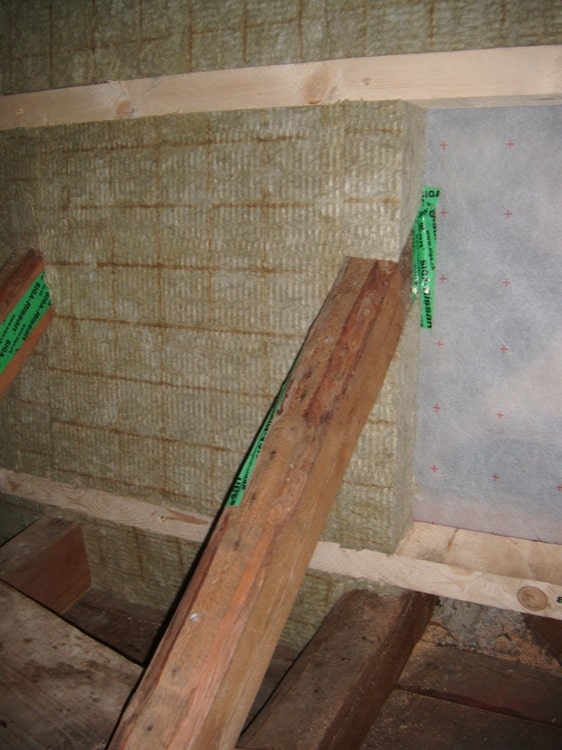

La première couche d’isolation de 100mm insérée dans des carrelets horizontaux
-
-
La deuxième couche d’isolation de 100mm insérée dans des carrelets verticaux
-
-

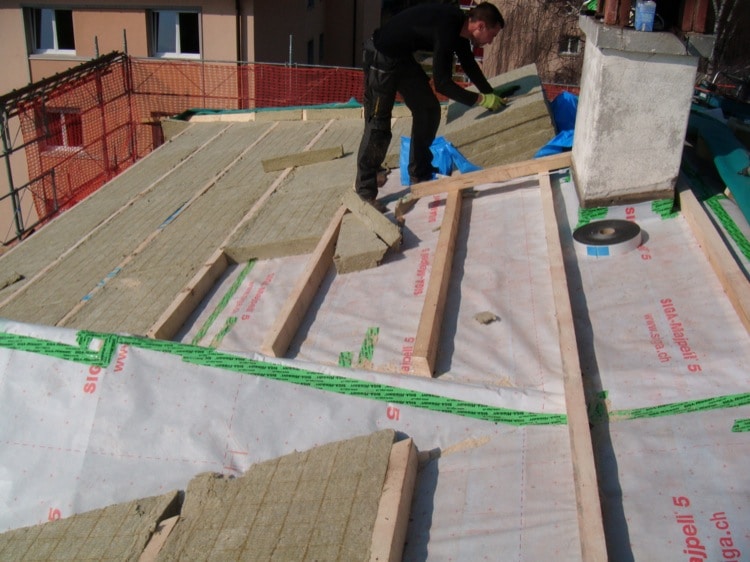

Sur la partie supérieur viennent également posées deux couches d’isolation de 100mm; pose croisée pour limiter au maximum les ponts thermiques
-
-
L’isolation terminée, une bâche de sous-couverture à joints soudés est posée; après cette étape, la toiture est entièrement étanche
-
-

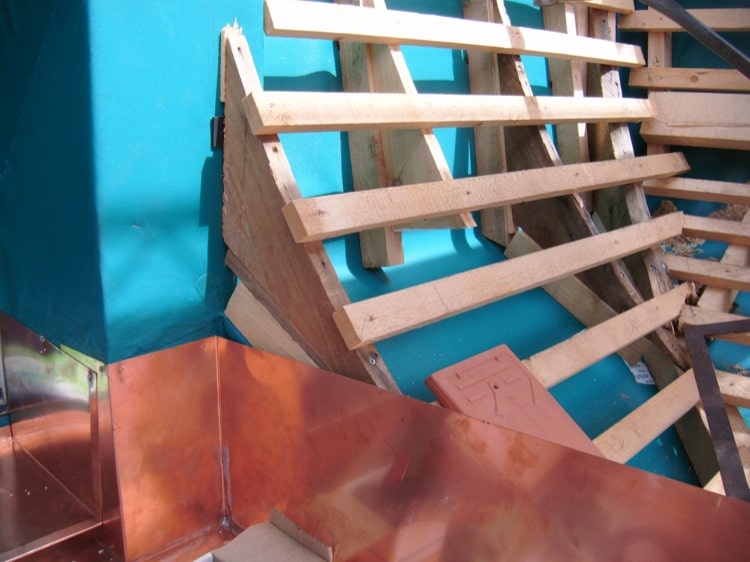

La sous-construction composée de contre-lattes et de lattes
-
-

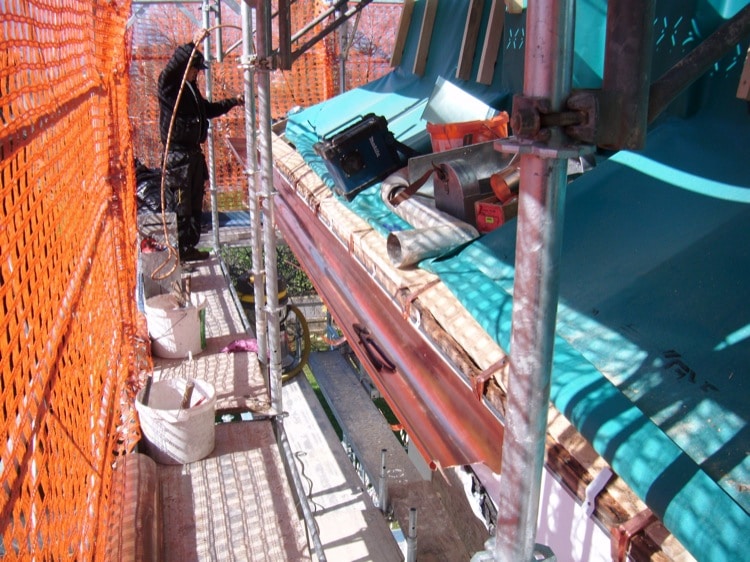

Les travaux de ferblanterie et couverture
-
-

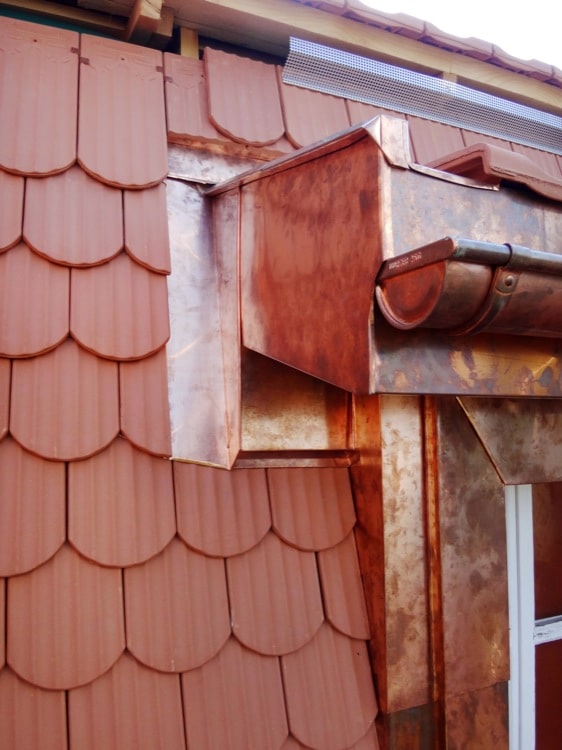

Angle supérieur de lucarne avec, sur le haut, la grille pare-moineaux
-
-

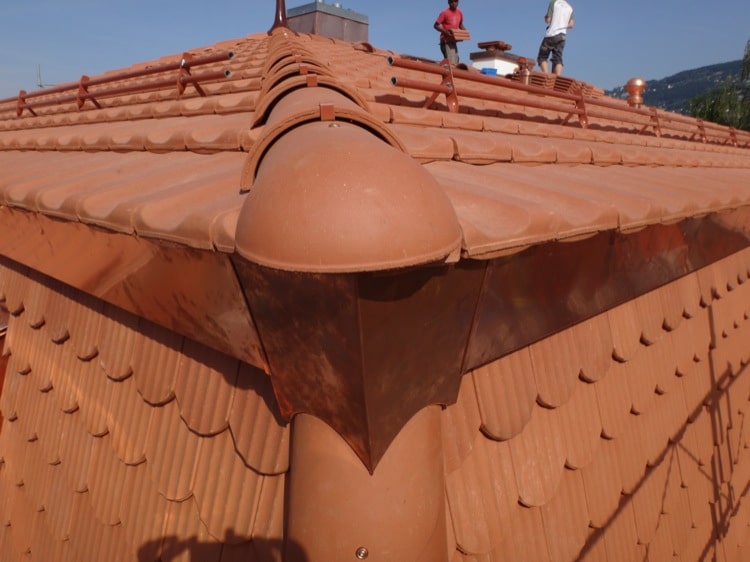

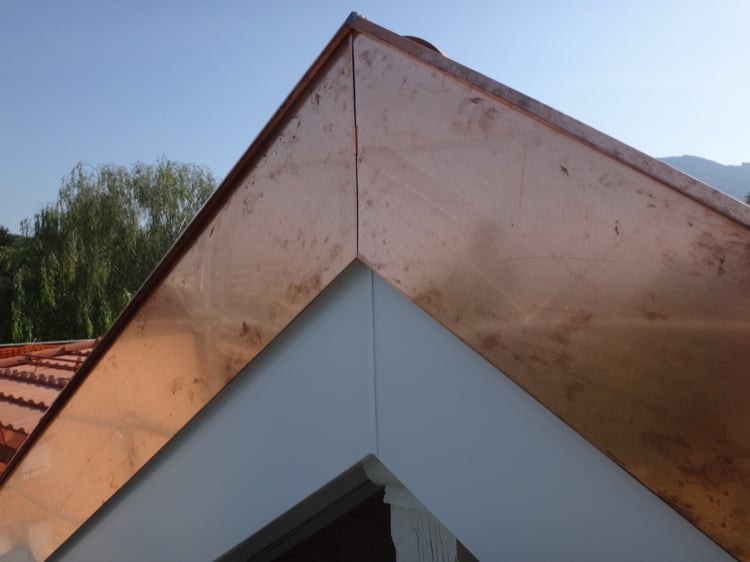

Détail de faîtière avec une pièce d’about ronde
-
-
Grille pare-moineaux sous la tôle de membron
-
-
Les partie supérieures sont en tuiles mécaniques type Jura; elles ne pouvaient pas être couvertes avec la tuile plate par manque de pente
-
-

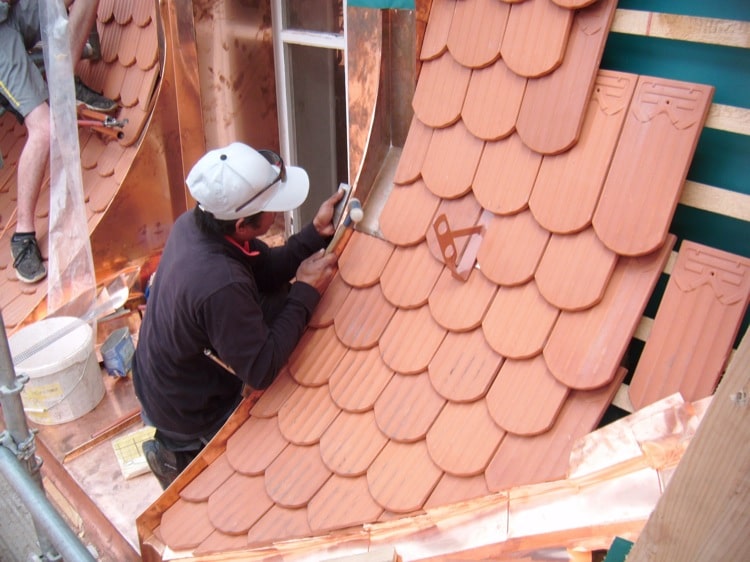

Les parties inférieures sont couvertes avec de la petite tuile plate
-
-

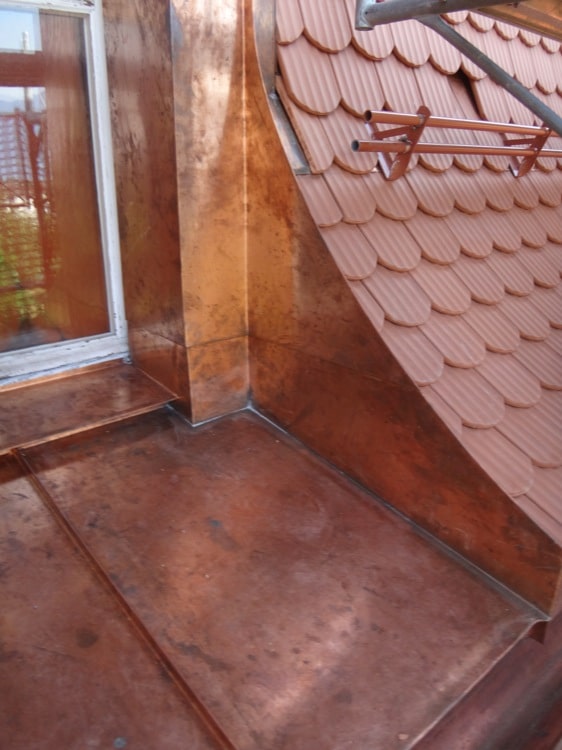

Tablette de fenêtre
-
-
Pour alleger l’effet visuel de l’augmentation de l’épaisseur du bord de toit du à l’isolation, le blindage inférieur est en alu blanc
-
-
Entre l’isolation et les pièces en bois, la toiture est 26 cm plus épaisse; avec une execution soignée, il n’y a pas d’impact visuel
-
-

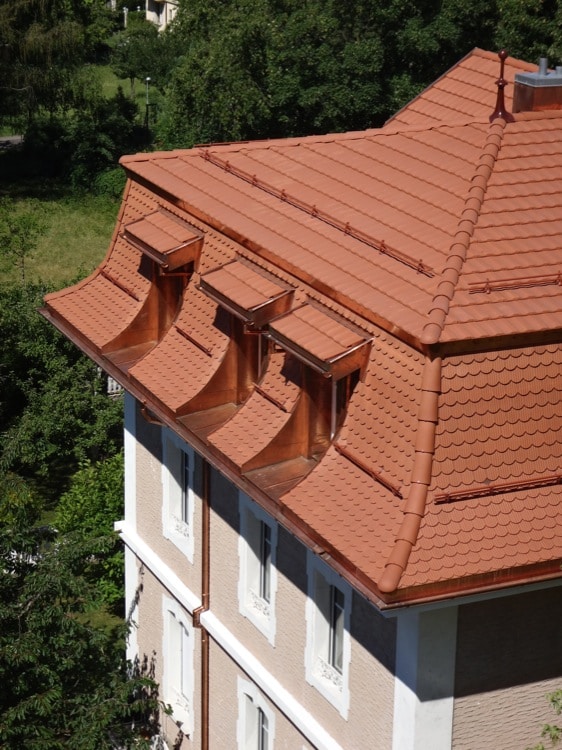

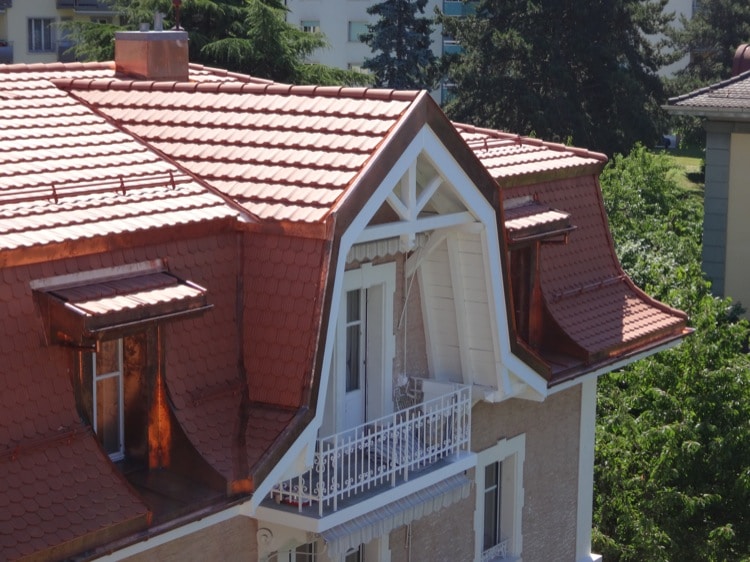

Ferblanterie en cuivre et couverture en tuiles plates et tuiles type Jura, teinte rouge naturelle
Etanchéité, Ferblanterie, Isolation, Rénovation, Toiture
Maître de l’ouvrage: Gillieron Karine
Direction des travaux: Muller Toitures
Adresse du chantier: Route de Chiètres – 1880 Bex
Date d’exécution: Hiver 2012
Description des travaux: Rénovation complète de la toiture
Spécificité: Octroi du subventionnement du programme bâtiments
Matériaux utilisés:
• Ferblanterie en cuivre.
• Couverture en tuiles AGZ Gettnau type « Jura » coulissante rouge nature.
• Isolation thermique en laine de roche et laine de bois pour la toiture en pente.
• Etanchéité bitumineuse.
• Isolation thermique en polyuréthane pour la toiture plate.
-
-

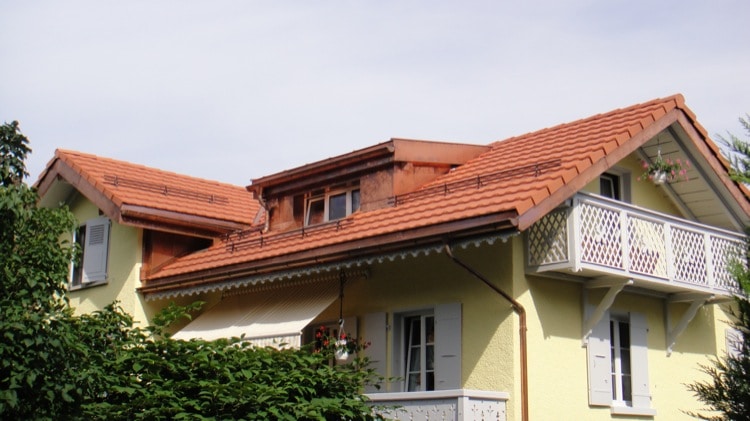

Après rénovation
-
-

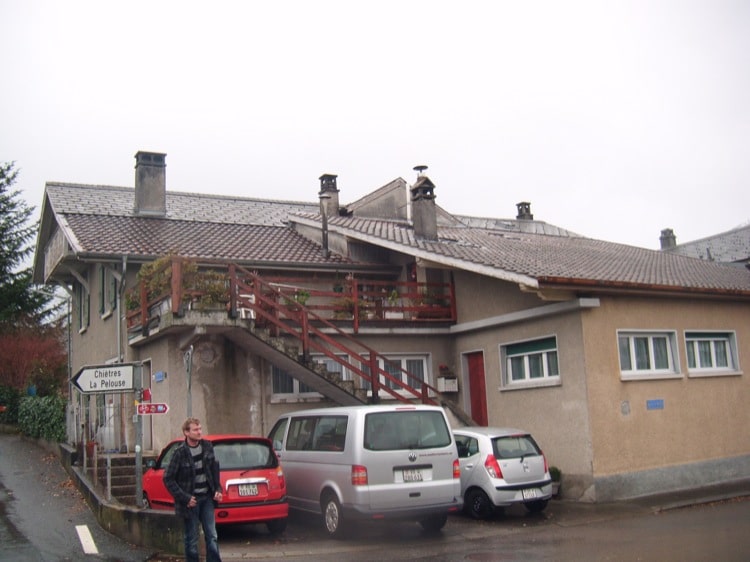

Avant rénovation
-
-
Tuiles en terre-cuite rouge naturelle et ferblanterie en cuivre
-
-

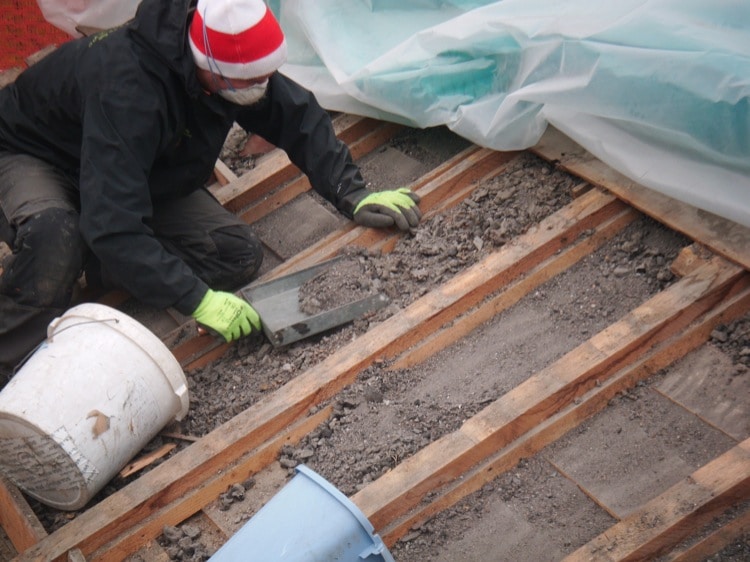

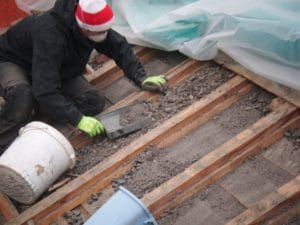

Démontage et nettoyage des sous pentes
-
-

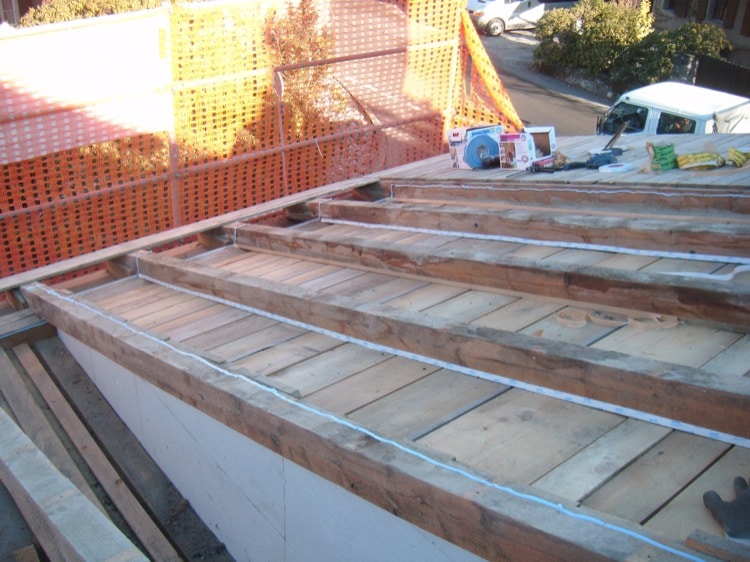

Préparation du support
-
-

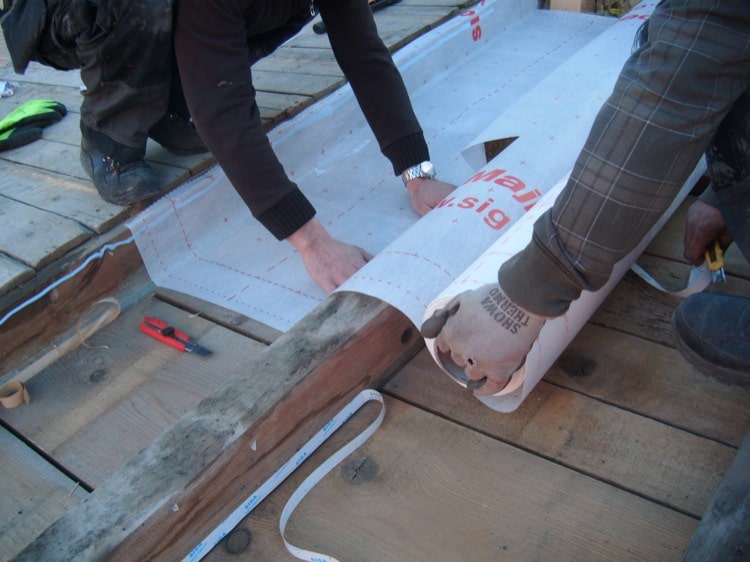

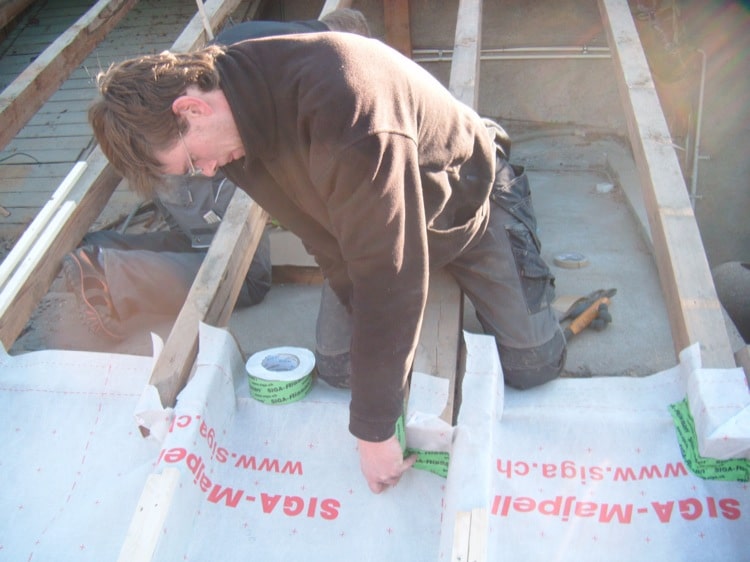

Pose du pare-vapeur sur chevrons
-
-
Tous les raccords doivent être étanches à l’air
-
-

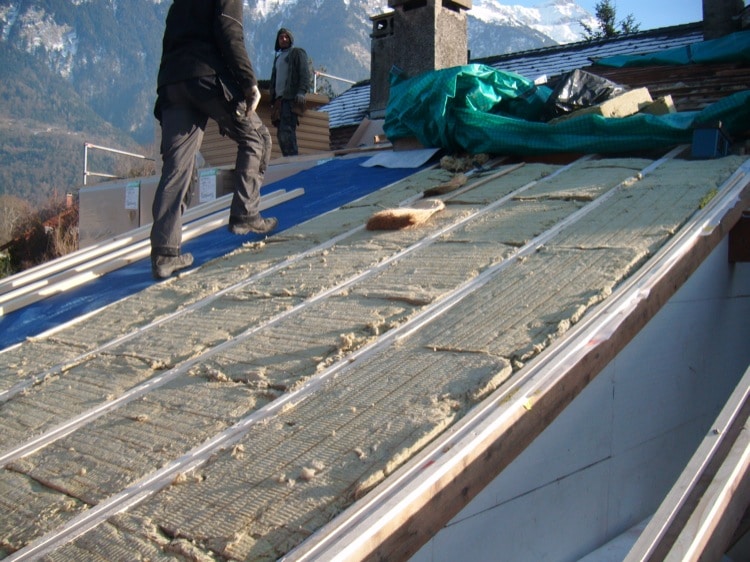

L’espace entre chevron est comblé avec de la laine minérale
-
-

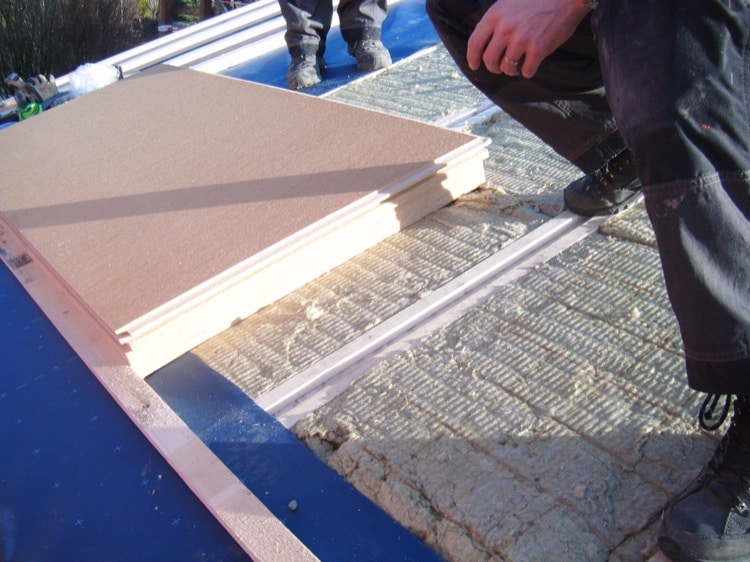

L’ajout d’une couche en laine de bois permet de renforcer l’isolation et de couper le pont thermique du chevron
-
-

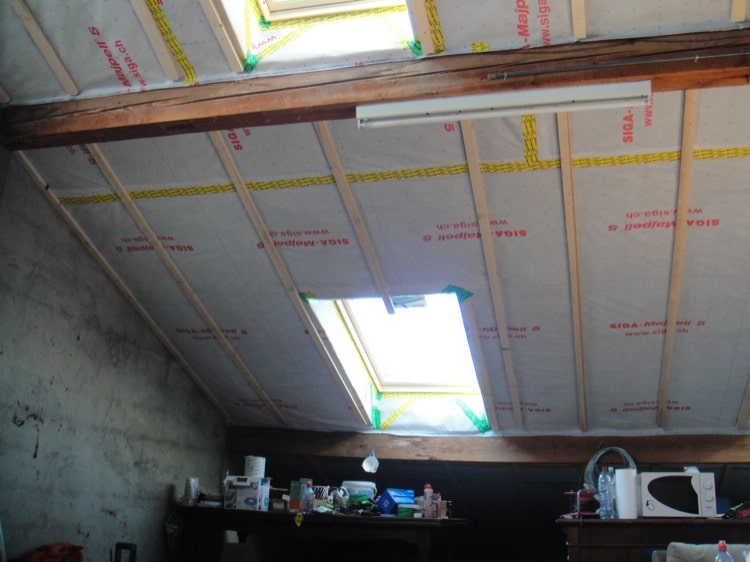

Dans les parties où les chevrons sont accessibles depuis l’intérieur, il est plus facile de poser le pare-vapeur par dessous
-
-
Raccord du pare-vapeur au Velux
-
-

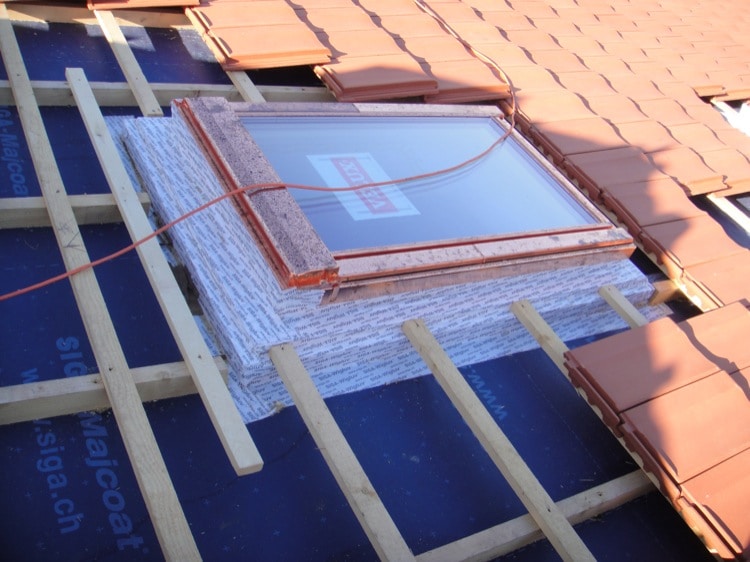

Pour un raccord parfait, l’isolation thermique autour du Velux est renforcée jusqu’au niveau de la couerture
-
-

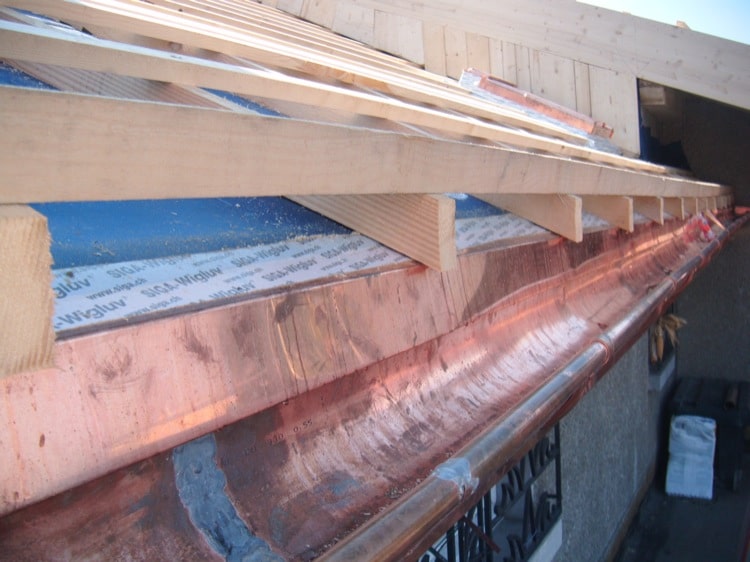

Le raccord à la chéneau a été executé de façon à récupérer l’eau de sous-couverture
Isolation, Rénovation, Toiture
Maître de l’ouvrage: Haensen Victor
Architecte: Bureau TRIPTIQUE – M. Georges Renaud
Genève
Adresse du chantier: Chalet de la Perdriolle – Ch. de Barnoud – Villars-sur-Ollon
Date d’exécution: Automne 2012
Description des travaux: Rénovation complète de la toiture
Spécificité: Octroi du subventionnement du programme bâtiments
Matériaux utilisés:
• Ferblanterie en cuivre.
• Couverture en ardoises naturelles format 22/40 cm. épaisseur 7-10 mm.
• Isolation thermique en laine de lin 200 mm.
-
-

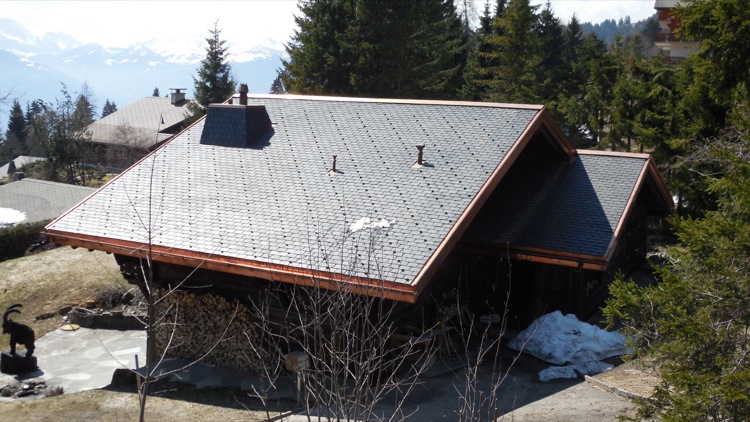

Couverture en ardoises naturelles
-
-

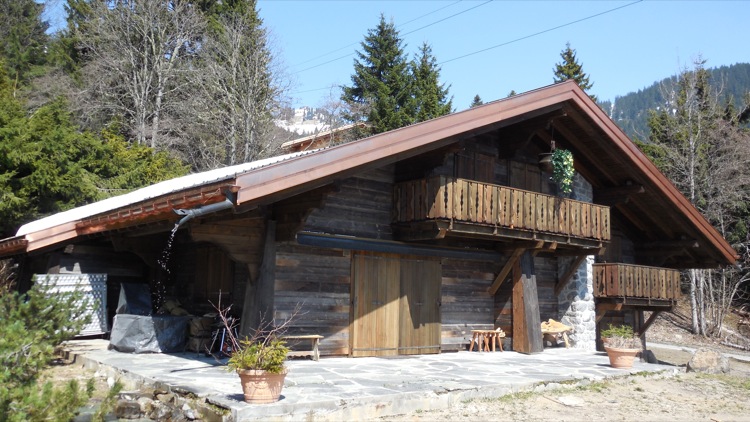

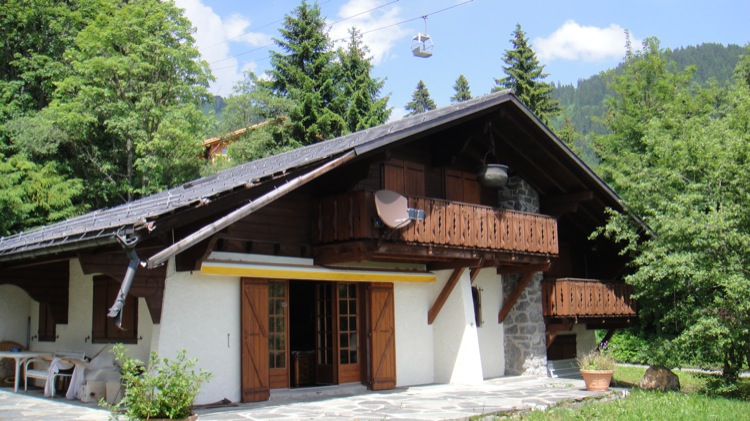

Avant rénovation
-
-

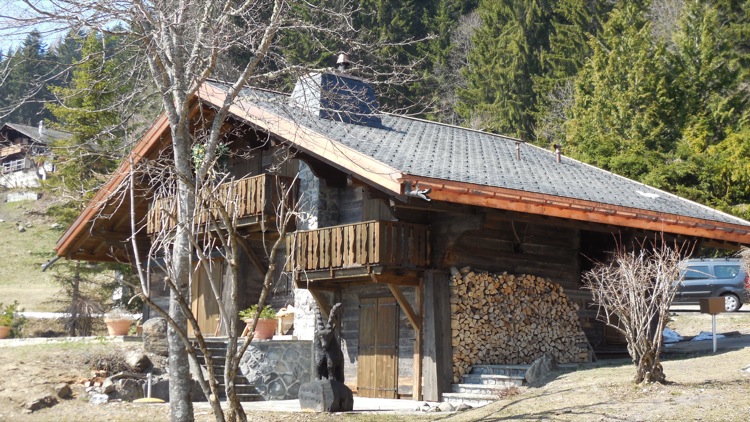

Après rénovation
-
-

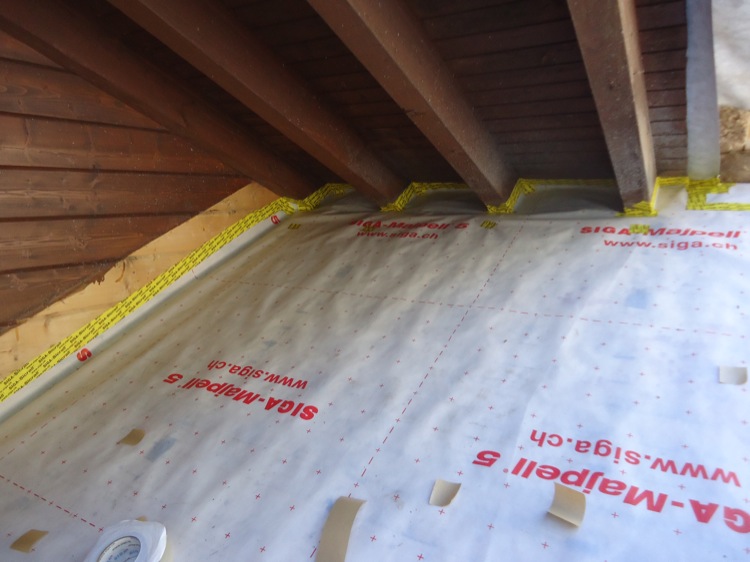

Pose du pare-vapeur sur la couche de support
-
-

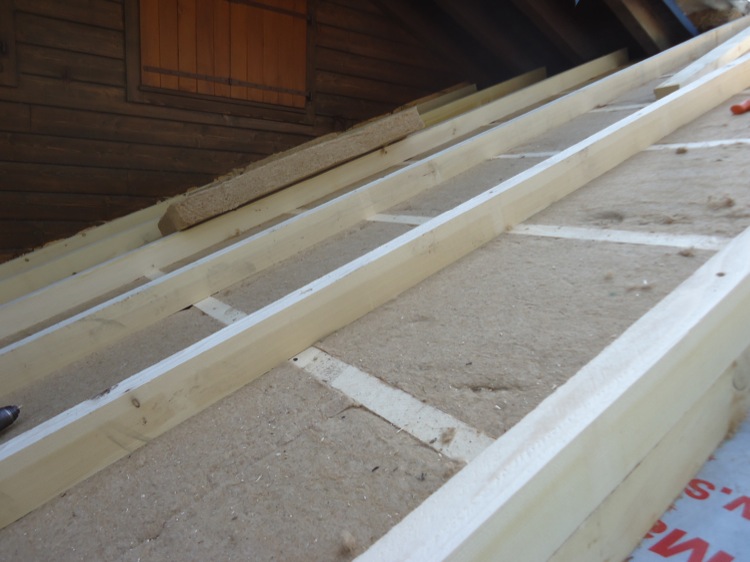

Isolation thermique en 2 couches de 100mm avec structure en bois intégrée
-
-

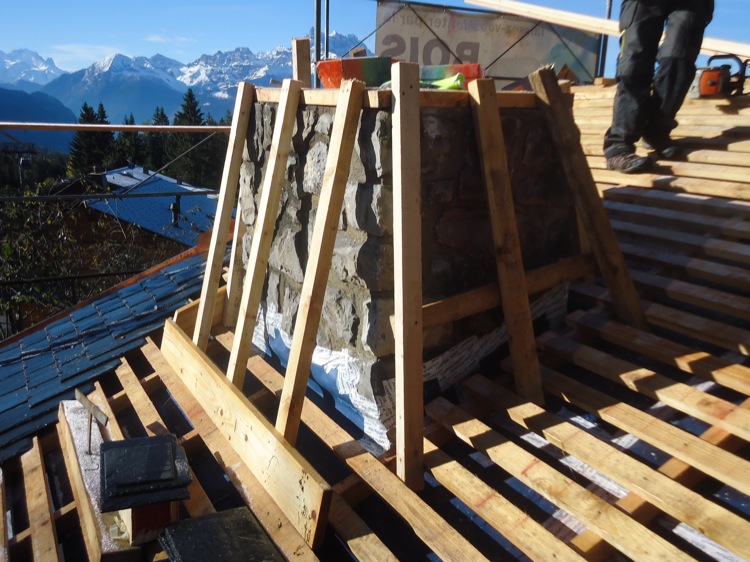

Sous-construction de la borne
-
-

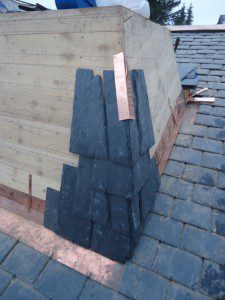

L’étanchéité de l’arêtier est assurée par un nouquet en cuivre
-
-

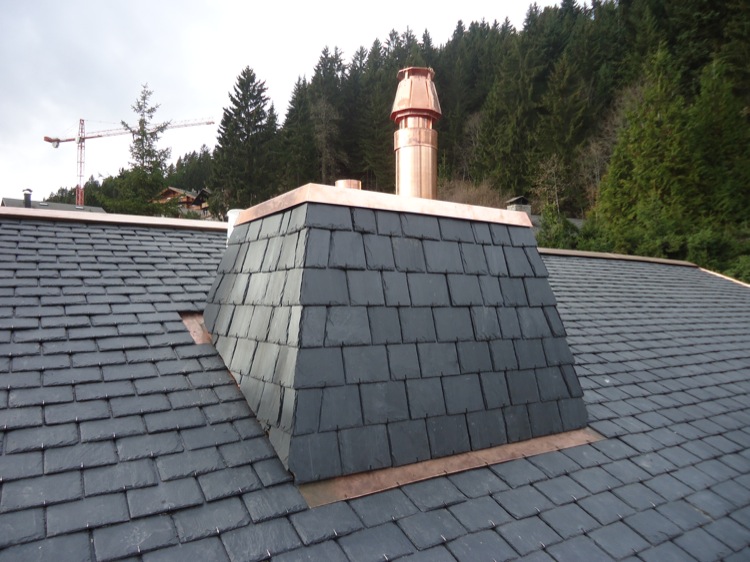

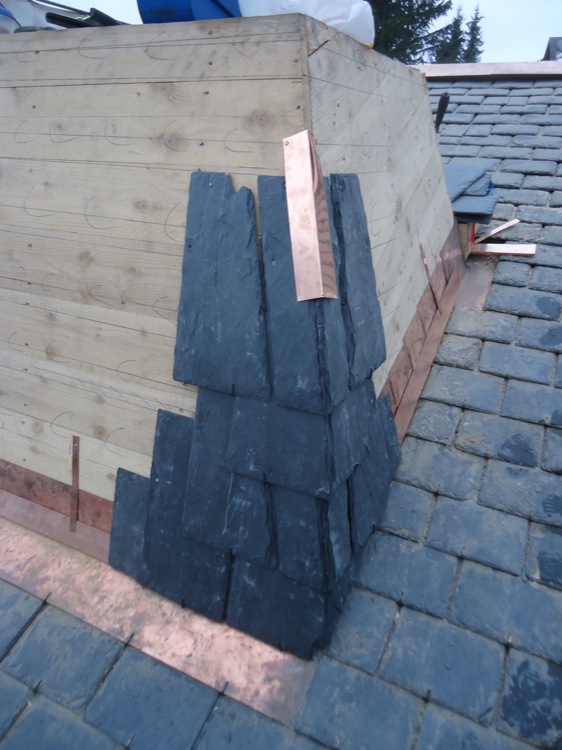

La borne couverte
-
-

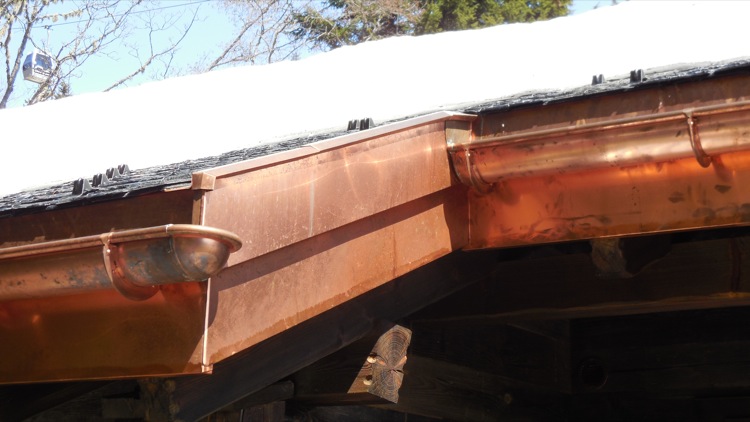

Toutes les planches de bord de toit sont couvertes de cuivre
-
-

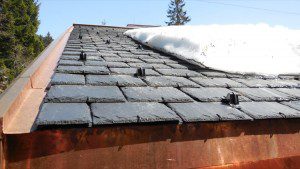

Exécution du bord de toiture avec un couloir
-
-

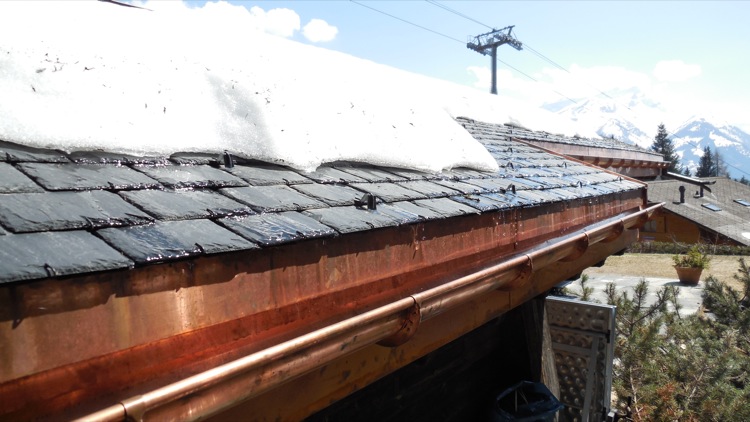

Exécution de la chéneau pour conditions de montagne avec des crochets de chant
-
-
L’ardoise naturelle est un matériau adapté à l’esthétique d’un chalet
