Etanchéité, Façade, Isolation
Maître de l’ouvrage: Enveloppe des Edifices Suisses (association professionnelle des couvreurs)
Architecte: Atelier d’architectes O.Charière S.A.
1630 Bulle
Adresse du chantier: Centre de formation Polybat – Les Paccots
Date d’exécution: Hiver 2012
Description des travaux: Façade ventilée
Matériaux utilisés:
• Isolation thermique en polystyrène expansé SWISSPORT Lambda Vento W(mK) 0.031 épaisseur 160 mm.
• Sous-construction en bois.
• Façade en Eternit ondulée gris naturel.
• Façade en lames sapin lasurées au Pentol.
• Etanchéité Bitumineuse.
-
-
Centre de formation Polybat
-
-
Façade ventilée
-
-
Sous-construction en bois avec le bardage en lames
-
-
La façade est ventilée avant le bardage
-
-
L’étanchéité bitumeuse avec raccord en étanchéité liquide
Couverture, Façade, Ferblanterie
Maître de l’ouvrage: Daniel Willi
Architecte: ARCHI-DT – Avenue du Casino 10
1820 Montreux
Adresse du chantier: Chemin du Cimetière 1 à 11 – 1867 Ollon
Date d’exécution: Printemps-été 2013
Description des travaux: Ferblanterie, couverture et bardage de façade
Spécificité: Construction de 3 villas jumelles à faible consommation énergétique
Matériaux utilisés:
• Ferblanterie en zinc Cu-Ti.
• Couverture en ardoises fibres-ciment Eternit, format 40/40 cm.
• Bardage de façade en plaques fibres-ciment Eternit Clinar Clip, format 120/60 cm.
-
-
Ferblanterie en Zinc Cu-Ti
-
-
Eternit format 40-40 cm
-
-

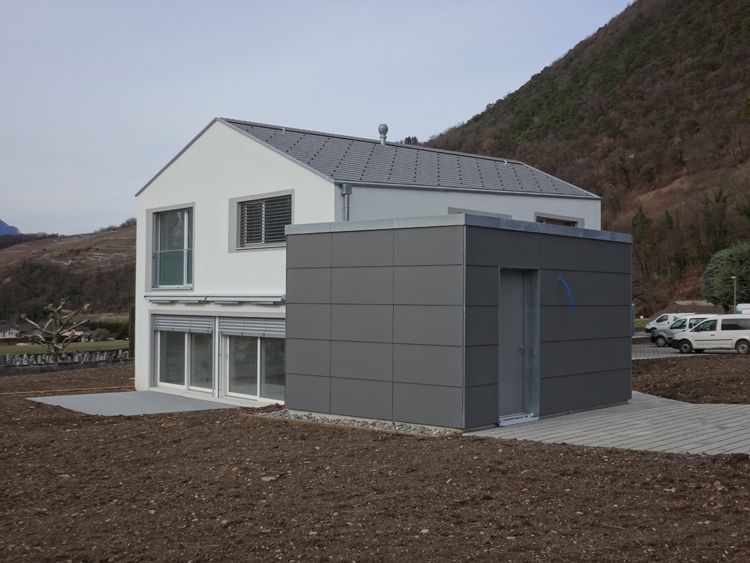

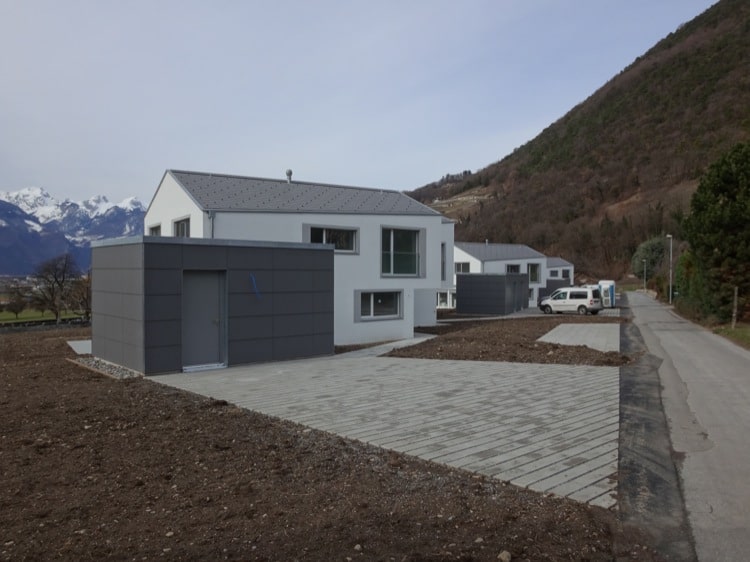

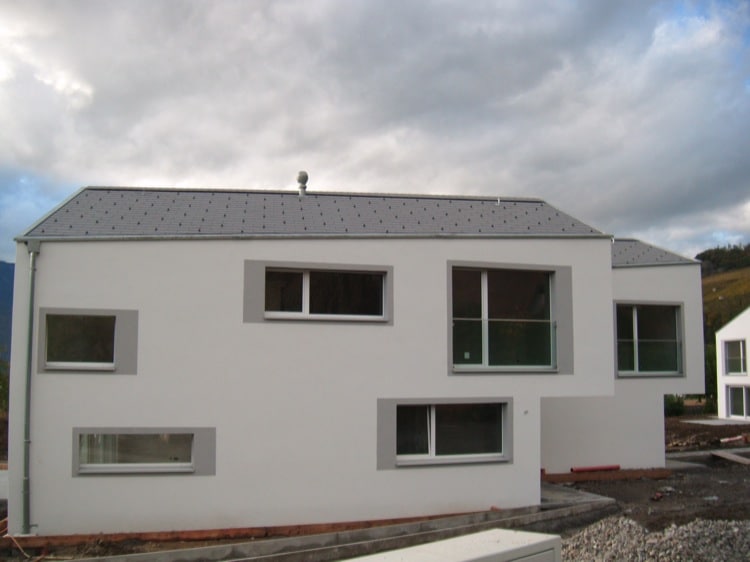

3 villas jumelles – Ollon
-
-
La teinte des plaques de toiture et façade est identique
-
-
Eternit Clinar Clip format 120-60 cm
-
-
Fixation invisible avec le système Clip
Façade, Rénovation, Toiture
Maître de l’ouvrage: Loewensberg Félix
Direction des travaux: Muller Toitures Sàrl
Adresse du chantier: Chemin du Châtelard 33 – 1860 Aigle
Date d’exécution: Eté-Automne 2012
Description des travaux: Rénovation complète de la toiture et de la façade
Spécificité: Octroi du subventionnement du programme bâtiments
Matériaux utilisés:
• Ferblanterie en Zinc cu-ti Rheinzink Pro clair.

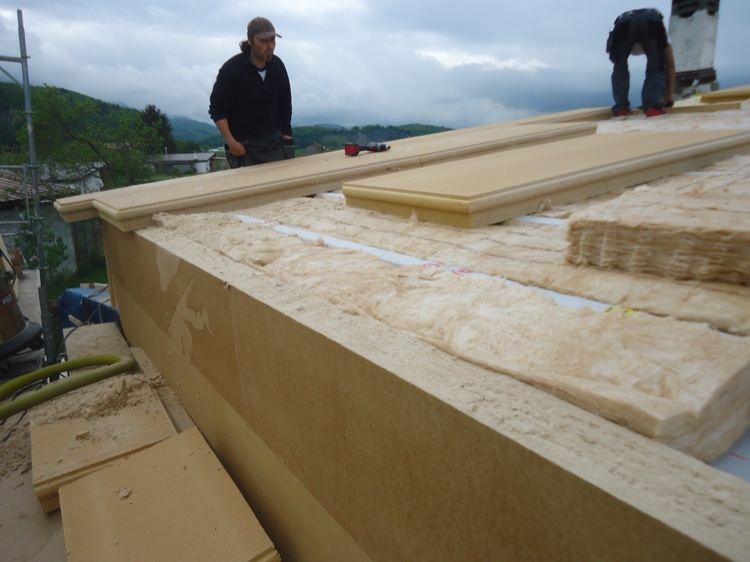

• Isolation thermique en toiture, laine minérale entre chevrons et laine de bois sur chevrons.
• Isolation thermique en façade, laine de bois.
-
-

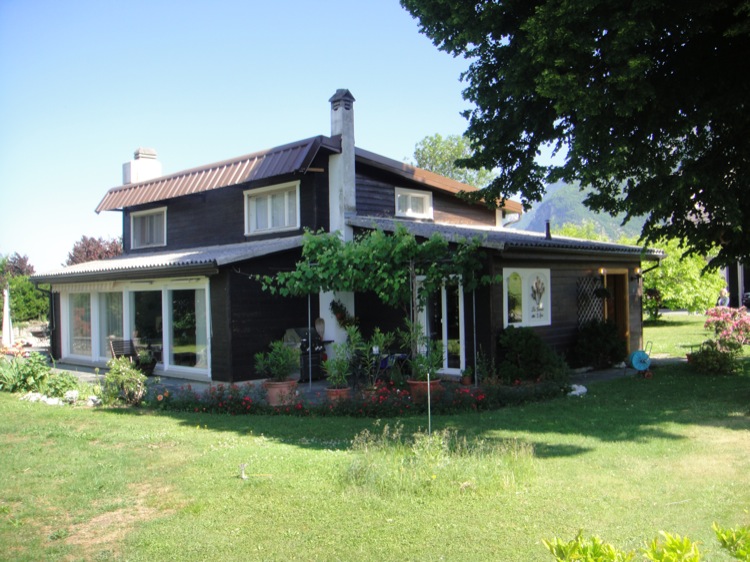

Avant travaux
-
-

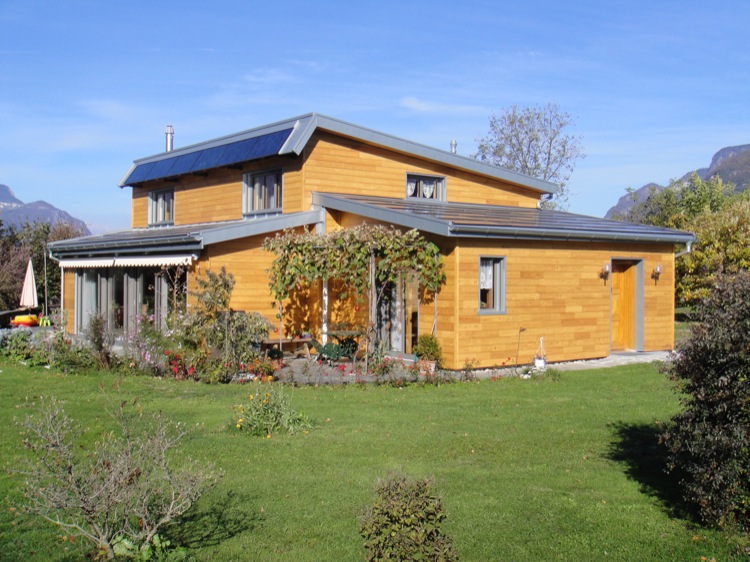

Après travaux
-
-

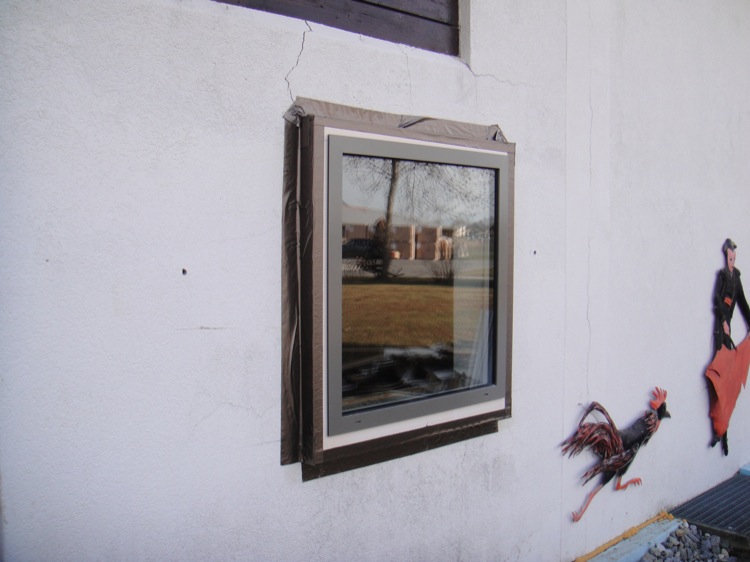

Les fenêtres ont été remplacées et posées à l’extérieur pour supprimer les ponts thermiques
-
-

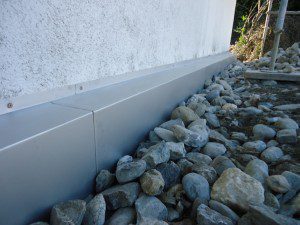

L’isolation de pied de façade a été protégée avec une tôle inox
-
-

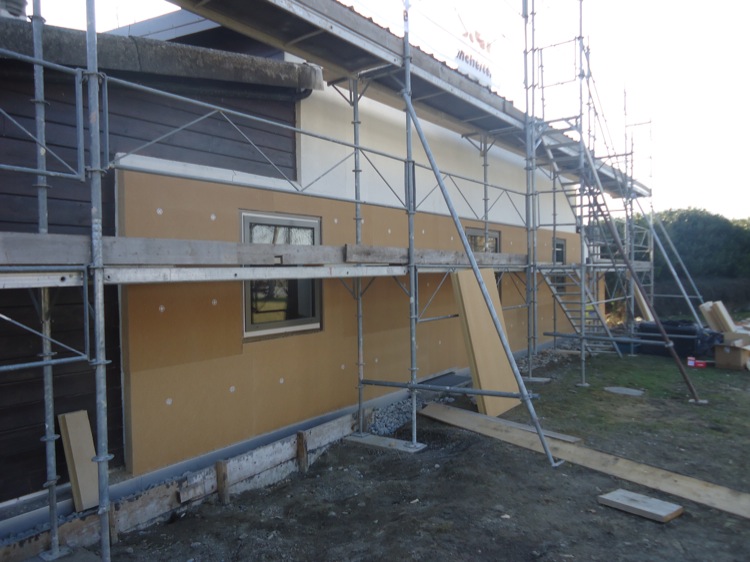

Une isolation en laine de bois de 100 mm a été posée sur toute la façade
-
-

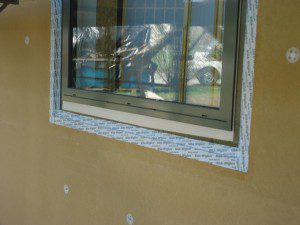

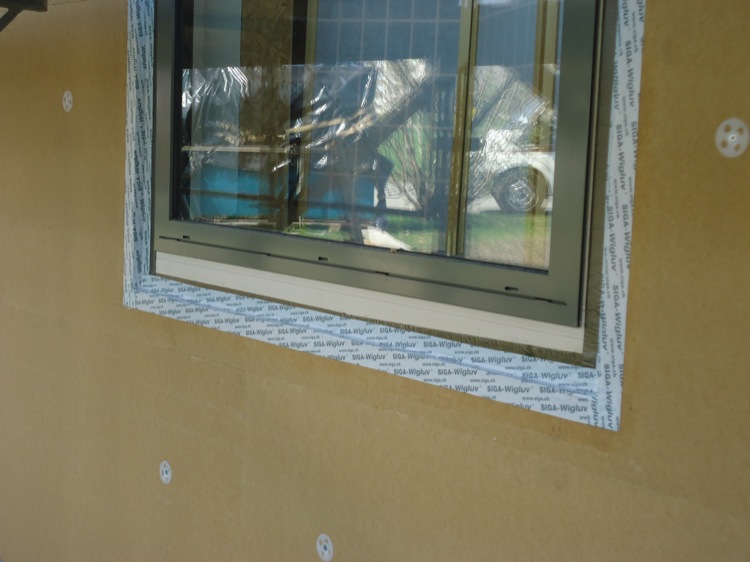

Un soin particulier a été porté quant à l’étanchéité à l’air
-
-

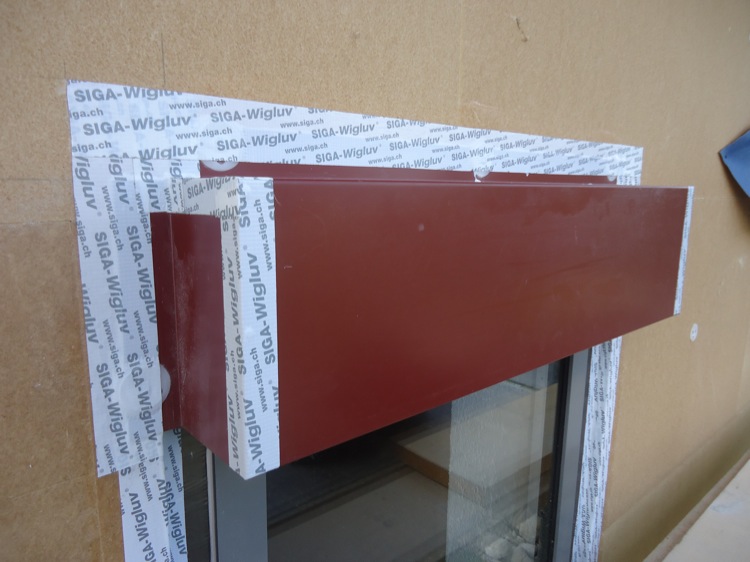

Le client souhaitait de ne pas voir les caissons de stores en façade
-
-

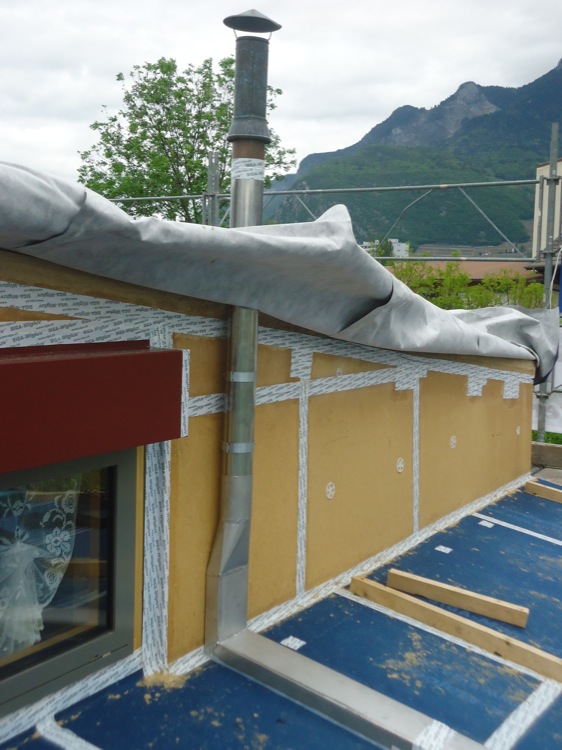

Le tuyau de ventilation a été dévié pour ne pas gêner les panneaux solaires
-
-

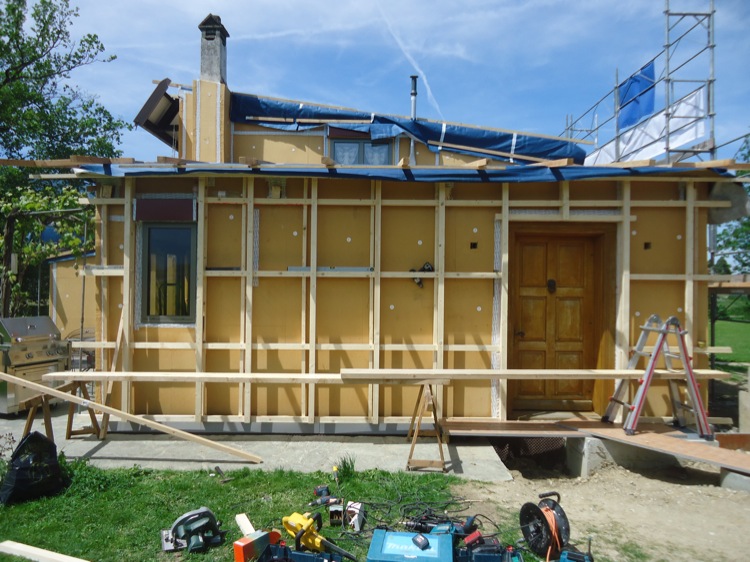

Le lattage de la façade a été dimensionné pour pouvoir rendre invisible les caissons de stores et autres tuyaux
-
-
Lattage technique pour la ventilation de la façade
-
-

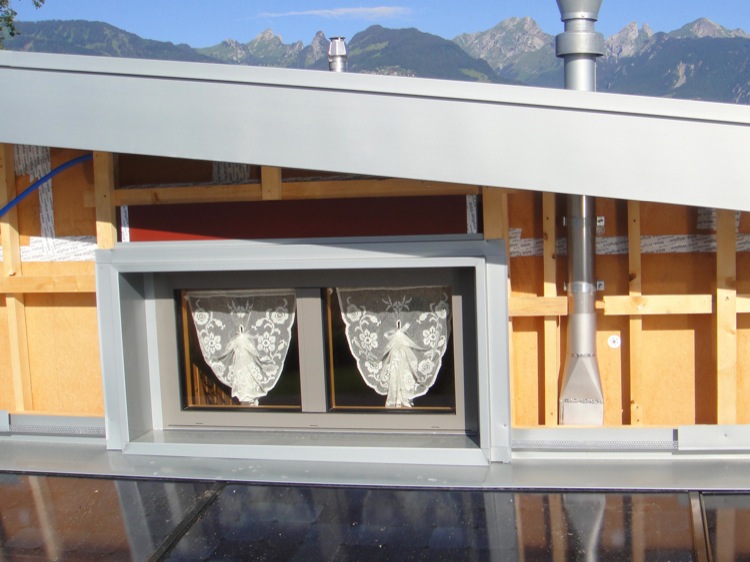

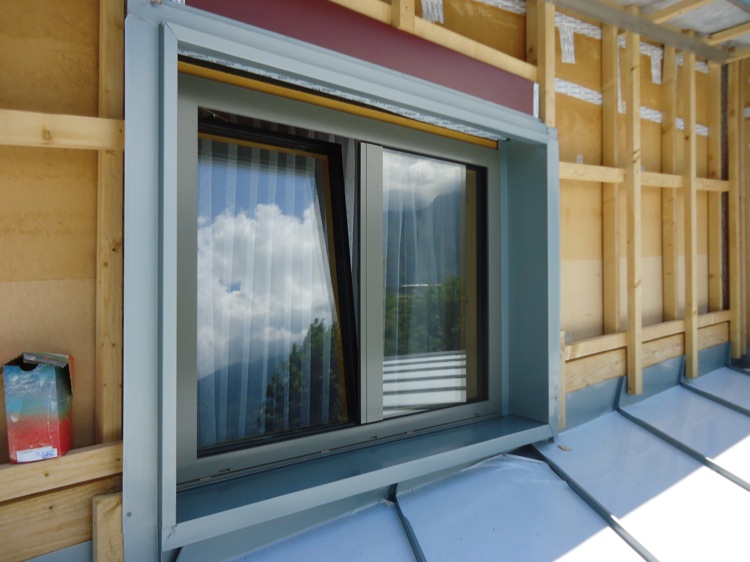

Les encadrements de fenêtres ont été exécutés en Zinc Rheinzink Pro clair
-
-

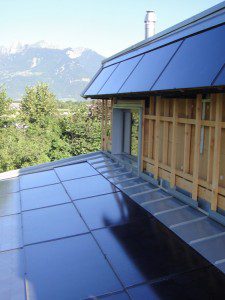

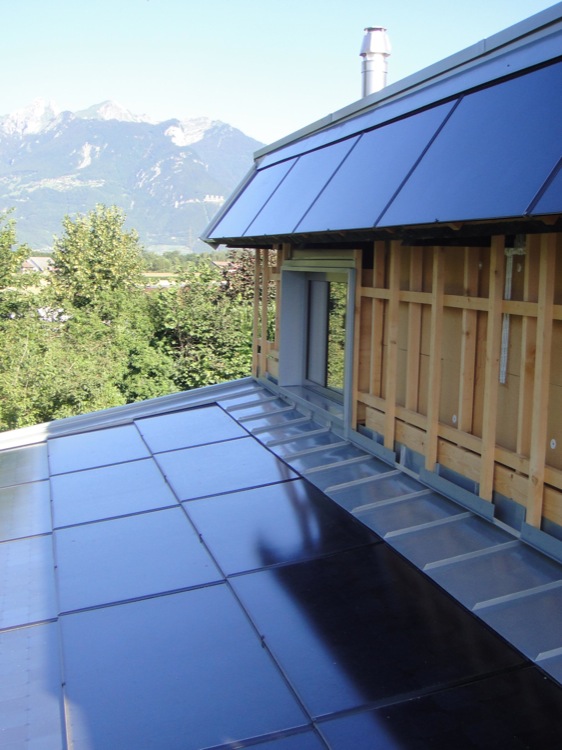

Les ferblanteries ont été exécutées de façon à intégrer parfaitement les panneaux solaires
-
-

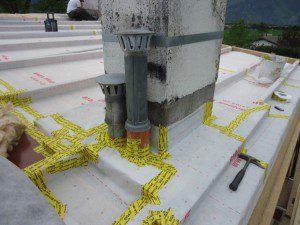

Les éléments les plus importants et délicats à exécuter sont l’étanchéité à l’air ou le pare-vapeur
-
-
Les raccords entre la toiture et la façade
-
-

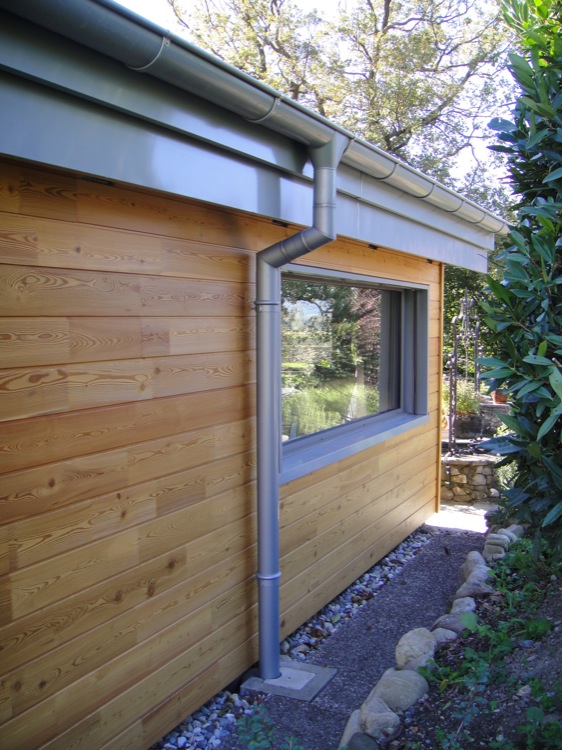

Les ferblanteries en zinc et la façade en bois se marient très bien
-
-

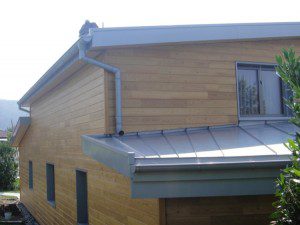

Pour des toitures à faible pente, le placage métallique est la solution la plus esthétique et la plus durable
